主要用于支撑提升钢丝绳并引导其转向

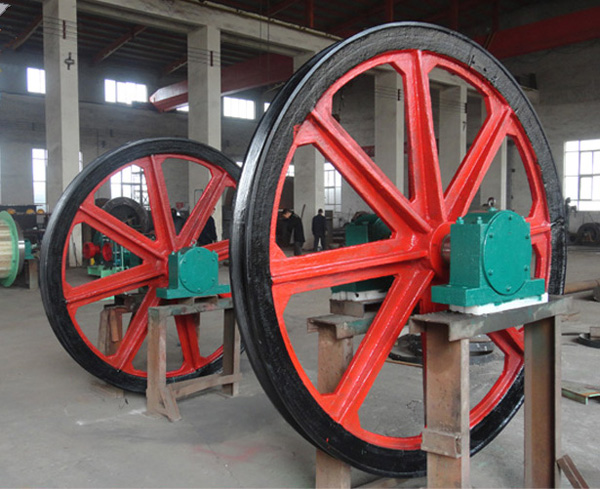

矿用天轮是矿山提升系统中的重要设备，主要用于支撑提升钢丝绳并引导其转向，天轮广泛应用于煤矿、金属矿等各类矿山。以下从定义、分类、结构组成、工作原理、选型要点及维护保养等方面详细介绍：

主要用于支撑提升钢丝绳并引导其转向

### **一、定义与作用** - **定义**：矿用天轮是安装在井架或固定机架上，用于支撑提升机卷筒与提升容器之间的钢丝绳，并引导钢丝绳转向的定滑轮。

- **核心作用**： 1. **改变钢丝绳运动方向**：使钢丝绳从提升机卷筒平稳过渡到提升容器（如箕斗、罐笼）。 2. **承受钢丝绳张力**：支撑钢丝绳重量及提升过程中的动载荷，保证提升系统稳定运行。 3. **减少钢丝绳磨损**：通过天轮轮缘的圆弧设计，降低钢丝绳与轮体的摩擦损耗。

### **二、分类方式及类型** #### **1. 按使用场景分类** - **井上天轮**：安装在地面井架上，用于地面提升系统（如主井、副井提升）。 - **井下天轮**：安装在井下巷道或硐室内，用于辅助提升（如暗立井、斜井提升）。

#### **2. 按结构形式分类** - **固定式天轮**：轮体固定在轴上，不可转动，适用于小功率、低速提升系统。 - **游动式天轮**：轮体通过轴承安装在轴上，可自由转动，能自动调整钢丝绳位置，减少偏磨，应用更广泛。 - **整体式天轮**：轮体为整体铸造或锻造结构，强度高，适用于大直径、重载荷场景。 - **装配式天轮**：轮体由多个部件组装而成，便于运输和安装，适合中小型矿山。

#### **3. 按直径大小分类** - **小型天轮**：直径＜1.5米，用于小型矿山或辅助提升。 - **中型天轮**：直径1.5-3米，适用于中型矿山主提升系统。 - **大型天轮**：直径＞3米，用于大型矿山或高产量提升系统（如直径4米以上的天轮常见于煤矿主井）。

### **三、结构组成** 矿用天轮通常由以下部件组成： 1. **轮体**： - **材质**：一般为铸钢（如ZG35SiMn）或锻钢，表面经热处理提高naimo性；大型天轮可能采用钢板焊接结构。 - **轮缘**：呈圆弧状，开有绳槽（槽形多为半圆形或V形），槽底半径略大于钢丝绳半径，减少挤压损伤。 2. **轴**： - 采用youzhi碳素钢（如45#钢）或合金钢（如40Cr）制成，承受全部载荷。 3. **轴承装置**： - 包括轴承座、滚动轴承（如调心滚子轴承）及润滑系统，保证轮体灵活转动。 4. **支架与固定装置**： - 支架多为型钢焊接或螺栓连接结构，用于将天轮固定在井架或机架上。

### **四、工作原理** 矿用天轮的工作原理与定滑轮类似，具体流程如下： 1. **动力传递**：提升机卷筒转动时，钢丝绳通过天轮改变方向，带动提升容器（箕斗、罐笼）升降。 2. **力的平衡**：天轮承受钢丝绳的张力（等于提升容器重量+钢丝绳自重+提升载荷），并将载荷传递至井架或机架。 3. **磨损控制**：轮体转动时，钢丝绳与轮缘绳槽相对滑动，通过润滑（如定期涂抹黄油）和合理的槽形设计减少磨损。
