凿井天轮：立井施工中的关键导向设备

一、凿井天轮的作用与分类

凿井天轮是煤矿立井施工中不可或缺的专用设备，主要用于为凿井绞车钢丝绳提供支撑和导向。根据凿井绞车的性能，悬吊天轮可分为双槽悬吊天轮和单槽悬吊天轮两种类型。单槽悬吊天轮主要用于悬吊吊盘和稳绳，而双槽悬吊天轮则多用于施工管路、风筒及稳绳的悬吊场合。

二、结构特点与工作原理

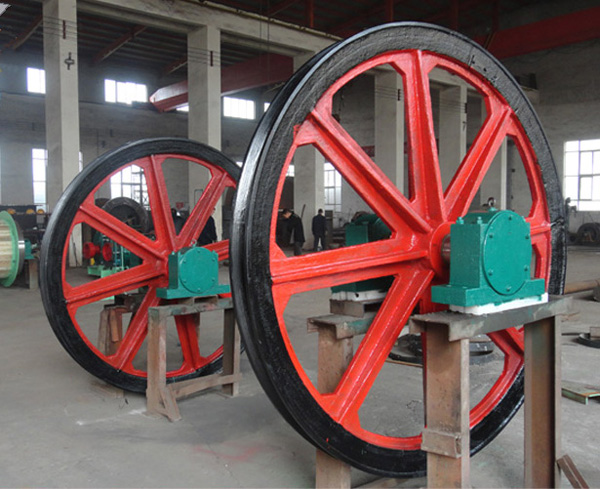

凿井天轮的结构主要由绳轮、固定轴及轴承座组成，采用固定轴、整体轴承座支承方式。轴承座与绳轮采用HT200普通铸铁，固定轴采用45号优质碳素钢并经调质处理车削而成。其工作原理是轮体只作旋转运动，用于立井凿井时悬吊吊盘及稳绳。

三、安装施工要点

凿井天轮的安装需要严格按照施工规范进行。安装时，天轮平台十字中心线与设计偏差应小于14mm，天轮钢梁水平度不得超过5mm，钢梁间位置偏差不得超过±3mm。天轮安装位置与十字中心线偏差不得超过3mm，安装完成后需用槽钢或角铁将天轮与平台钢梁连接形成整体。

四、选型与配套

凿井悬吊天轮是按JZ系列凿井绞车钢丝绳大静张力进行配套设计的，规格包括5t（50kN）、10t（100kN）、16t（160kN）、25t（250kN）、40t（400kN）等。用户可根据实际施工需求选择合适的规格型号。
凿井天轮作为立井施工的关键设备，其性能直接影响施工效率和安全。通过了解其结构特点、安装要点和选型方法，可有效保障立井施工的顺利进行。
